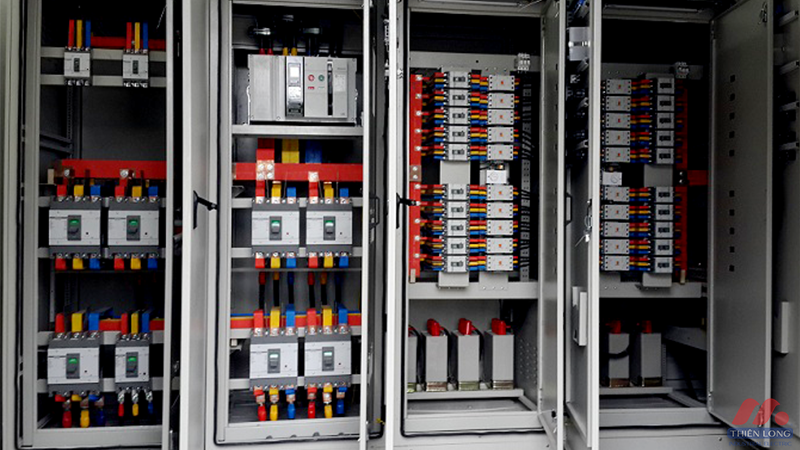

Tủ điện là một hệ thống bao gồm vỏ tủ điện và các thiết bị điện được lắp đặt bên trong. Vỏ tủ điện thường được làm từ tấm kim loại hoặc nhựa composit, được sơn tĩnh điện trơn hoặc nhám. Vỏ tủ điện có nhiều hình dáng, kích thước, độ dày và màu sắc khác nhau tùy theo mục đích và yêu cầu của người sử dụng…
Các thiết bị được lắp đặt bên trong tủ điện
Các thiết bị điện được lắp đặt bên trong tủ điện thông thường thuộc các nhóm sau:
- Thiết bị đóng cắt: Máy cắt khí (ACB); Aptomat khối (MCCB); Aptomat chống giật (RCCB, RCBO); Aptomat nhánh (MCB); Contactor (MC); Rơ le nhiệt (MT).
- Thiết bị điều khiển: Biến tần; Bộ điều khiển PLC; Bộ phao báo mức; Bộ nguồn; Rơ le thời gian, rơ le trung gian, rơ le chốt; Cầu chì hạ thế; Màn hình điều khiển, cài đặt, giám sát (HMI); Nút nhấn, đèn báo, chuyển mạch.
- Thiết bị đo lường: Biến dòng hạ thế; Công tơ; Đồng hồ Volt, Ampe; Chuyển mạch Volt, Ampe.
- Thiết bị bảo vệ: Bộ bảo vệ quá dòng; Bộ bảo vệ chạm đất; Bộ bảo vệ mất pha, quá áp, thấp áp; Bộ chống sét lan truyền.
- Vật tư phụ kiện khác: Bộ tản nhiệt, làm mát tủ (quạt gió, điều hòa); Đồng thanh cái kết nối; Công tắc hành trình cửa, đèn chiếu sáng tủ điện; Cầu đấu động lực, cầu đấu điều khiển; Máng đi dây; Công tắc nhiệt độ điều khiển quạt gió; Thanh cài, gá thiết bị (support); Dây điện; Đầu cosse đồng, nhôm,…
Tủ điện là một bộ phận không thể thiếu trong bất kỳ công trình công nghiệp hay dân dụng nào, từ nhà máy điện đến các trạm biến áp, hệ thống truyền tải phân phối đến các nơi tiêu thụ điện. Tủ điện được dùng làm nơi lắp đặt và bảo vệ cho các thiết bị đóng cắt điện và thiết bị điều khiển, và là nơi đấu nối, phân phối điện cho công trình, đảm bảo cách ly những thiết bị mang điện với người sử dụng điện trong quá trình vận hành.
Phân loại tủ điện
Tại Việt Nam có thể phân chia các loại tủ điện theo các tiêu chí như sau:
- Tiêu chí điện thế: Tủ điện cao thế, Tủ điện trung thế và Tủ điện hạ thế
- Tiêu chí chức năng: Tủ điện phân phối, Tủ điện điều khiển, Tủ điện động lực
- Tiêu chí lĩnh vực ứng dụng: Tủ điện công nghiệp và Tủ điện dân dụng.
Các loại tủ điện công nghiêp phổ biến hiện nay
- Tủ đóng cắt chính/tủ tổng MSB (Main Switch Board)
- Tủ phân phối chính MDB (Main Distribution Board)
- Tủ phân phối phụ SDB (Sub-Distribution Board)
- Tủ phân phối khu vực DB/DP (Distribution Board/Distribution Panel)
- Tủ chiếu sáng LP (Lighting Panel)
- Tủ cấp nguồn cho các máy sản xuất PP (Production Panel)
- Tủ cấp nguồn cho các thiết bị cơ khí nói chung MP (Mechanical Panel)
- Tủ điều khiển động cơ MCC (Motor Control Center)
- Tủ điều khiển nói chung CP (Control Panel)
- Tủ tụ bù công suất CCB (Compensate Capacitor Board)
- Tủ chuyển mạch ATS ( Automatic Transfer Switch)
Tủ điện được sử dụng trong tất cả các ngành công nghiệp và phải đảm bảo các tiêu chí về độ bền bỉ, độ ổn định, liên tục và chính xác trong thời gian dài dưới các môi trường làm việc khác nhau (như ngoài trời, trong các xưởng sản xuất, nhà máy, khu công nghiệp, thương mại…).
THIENLONGIEC – Đơn vị thiết kế, gia công, lắp đặt tủ điện công nghiệp uy tín
Được thành lập từ năm 2016, THIENLONGIEC là đơn vị thiết kế, gia công, lắp đặt tủ điện cho nhiều đơn vị, nhà máy, nhà xưởng, các KCN tại Bình Phước, Bình Dương, Tây Ninh và các tỉnh thành lân cận. Với nhiều năm kinh nghiệm trong lĩnh vực M&E, THIENLONGIEC luôn tuân thủ các tiêu chuẩn và quy chuẩn kỹ thuật chuyên ngành trong các phương án thiết kế, lựa chọn tối ưu giữa hiệu quả kinh tế và chi phí đầu tư của từng dự án. Bên cạnh đó, chúng tôi luôn thực hiện các biện pháp đảm bảo an toàn lao động trong suốt quá trình thi công lắp đặt.
Hãy liên hệ ngay với THIENLONGIEC, để chúng tôi có cơ hội được tư vấn, báo giá đến Quý khách!
